Монтаж сэндвич-панелей - это процесс, который отличается высокой скоростью и относительной простотой. Тем не менее, он требует тщательной подготовки. В рамках рабочих документов, разрабатываемых проектной организацией, обязательно должна быть включена раскладка. Это схематичное изображение, которое предоставит наглядное представление о расположении всех элементов, а также поможет организовать каждый этап сборки.
Раскладка играет важную роль в проектной документации, позволяя строителям собирать фасад или кровлю здания по принципу конструктора. Благодаря ей можно значительно упростить процесс монтажа и минимизировать вероятность ошибок, что делает этот элемент документации незаменимым для эффективного выполнения строительных работ.
В раскладку сэндвич-панелей входят:
- чертежи фасада и кровли с обозначением мест расположения окон, дверей и других архитектурных элементов;
- спецификация с указанием количества стеновых или кровельных сэндвич-панелей и их марок, суммарной длины всех используемых видов доборных элементов и уплотнителей, а также массы герметика и саморезов;
- детальные чертежи всех узлов.
Раскладка позволяет:
- свести к минимуму затраты на строительство, то есть закупить материалы с небольшим запасом, практически без остатков;
- сэкономить время, которое без раскладки было бы потрачено на выяснение места каждого элемента в конструкции, а так же исключить ошибки при монтаже.
План работы должен составлять квалифицированный проектировщик, опыт и знания которого позволят создать простую и понятную схему с правильным расположением сэндвич-панелей. Важно понимать, что именно раскладка будет основой для работы сметчика и приобретения материалов для будущего строительства.
Технология установки стеновых сэндвич-панелей предусматривает монтаж двумя способами – горизонтальным или вертикальным. Рассмотрим каждый из них более подробно.
Виды раскладки сэндвич-панелей по фасаду
Вертикальная раскладка

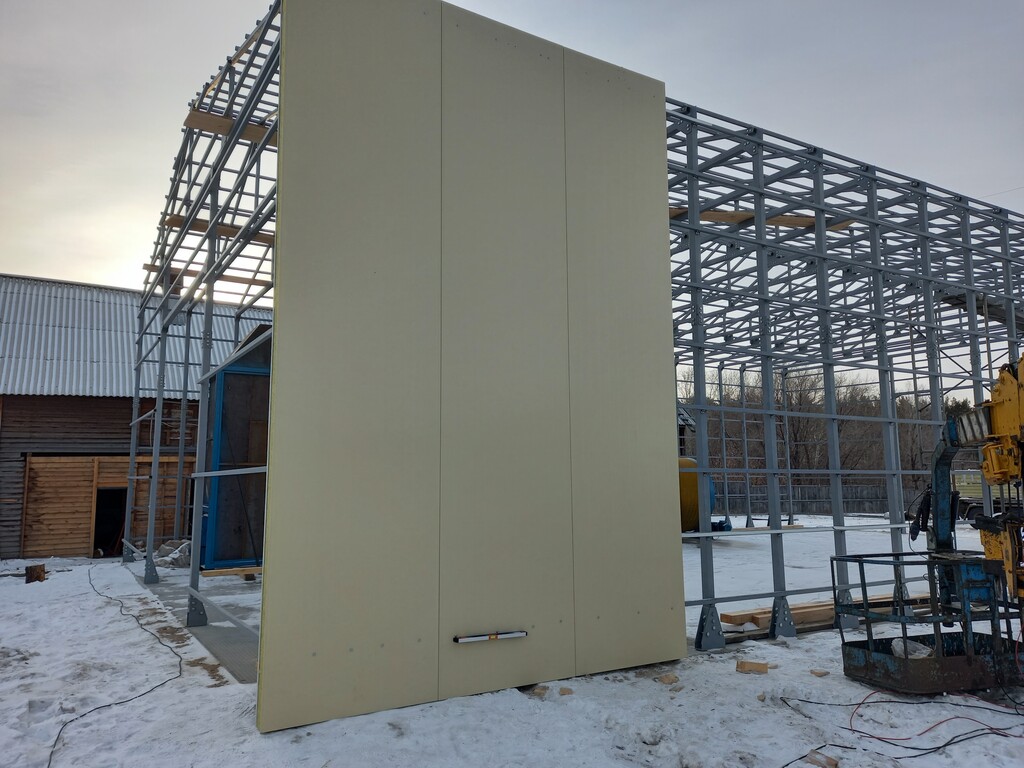

Вертикальная раскладка сэндвич-панелей наиболее рациональна с архитектурной точки зрения. Такой прием применяют при строительстве каркасных зданий с высотой стен не более 6 м, где размеры стандартных теплоизолирующих плит позволяют осуществить сборку без лишних узлов, которые могут отрицательно сказаться на прочности и теплоизоляционных характеристиках.
Вертикальная раскладка сэндвич-панелей наиболее рациональна с архитектурной точки зрения. Такой прием применяют при строительстве каркасных зданий с высотой стен не более 6 м, где размеры стандартных теплоизолирующих плит позволяют осуществить сборку без лишних узлов, которые могут отрицательно сказаться на прочности и теплоизоляционных характеристиках.
Горизонтальная раскладка

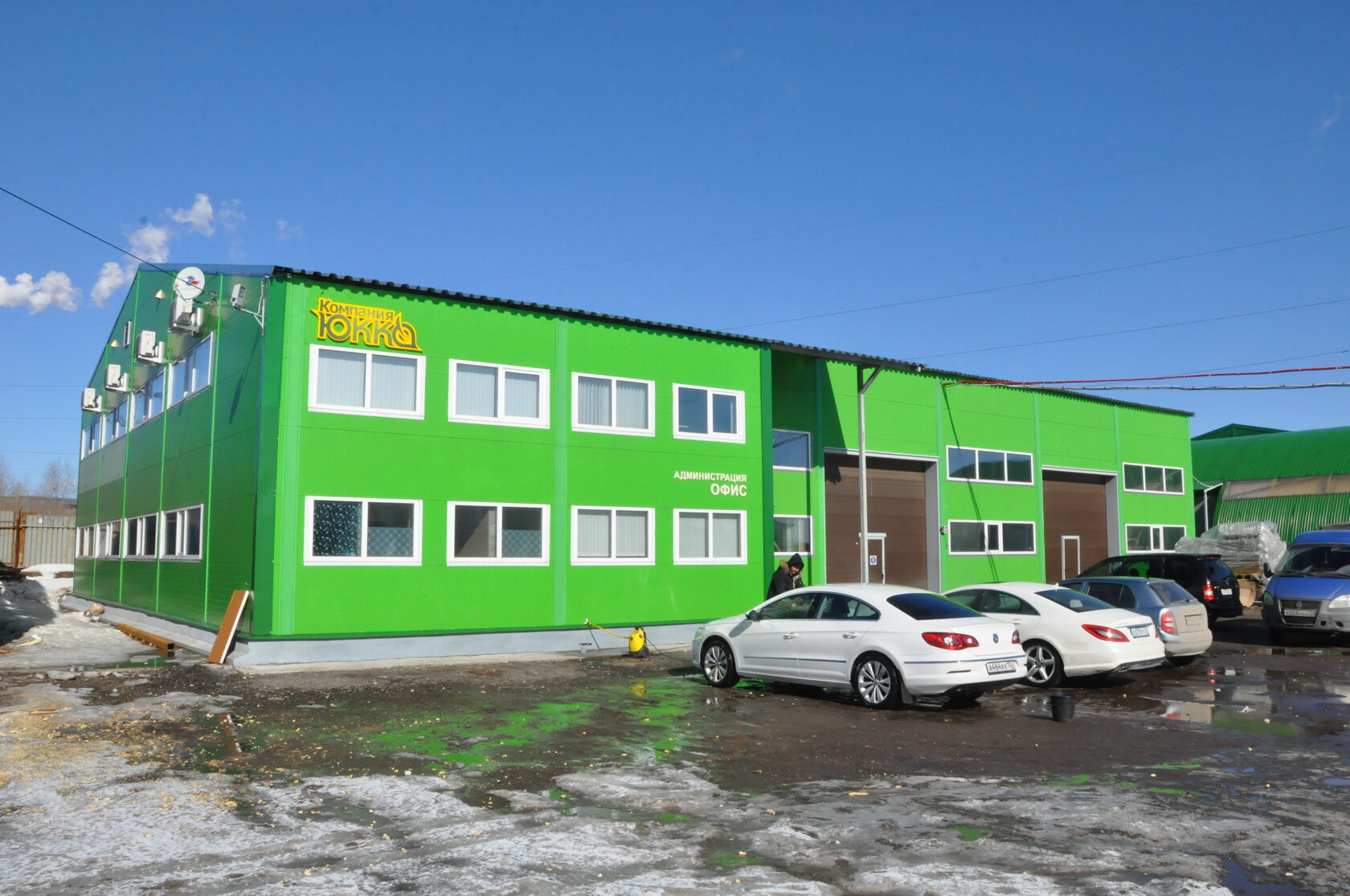

Горизонтальная схема раскладки сэндвич-панелей используется при возведении каркасных зданий от трех этажей и выше. Это могут быть самые разные строения – административные здания, торгово-развлекательные комплексы и т. п.
Горизонтальная схема раскладки сэндвич-панелей используется при возведении каркасных зданий от трех этажей и выше. Это могут быть самые разные строения – административные здания, торгово-развлекательные комплексы и т. п.
Приступая к монтажу сэндвич-панелей:
1. Убедитесь, что готовый каркас соответствует проектным чертежам, уделяя особое внимание возможным отклонениям в плоскостях и геометрическим характеристикам несущих конструкций.
2. Проверьте соответствие маркировки панелей с данными, указанными в чертежах.
3. Обеспечьте свободный доступ к строительным материалам, организовав их удобное и безопасное размещение на строительной площадке.
4. Подготовьте необходимое количество крепежных и доборных элементов.
5. Обозначьте места соединения панелей с несущими конструкциями, наклеив в соответствующих местах уплотнительные прокладки.
6. Удалите защитную полиэтиленовую пленку с соединительных замков сэндвич-панелей.
7. Проверьте количество крепежных элементов (саморезов) с позицией, указанной в спецификации проектной документации.
2. Проверьте соответствие маркировки панелей с данными, указанными в чертежах.
3. Обеспечьте свободный доступ к строительным материалам, организовав их удобное и безопасное размещение на строительной площадке.
4. Подготовьте необходимое количество крепежных и доборных элементов.
5. Обозначьте места соединения панелей с несущими конструкциями, наклеив в соответствующих местах уплотнительные прокладки.
6. Удалите защитную полиэтиленовую пленку с соединительных замков сэндвич-панелей.
7. Проверьте количество крепежных элементов (саморезов) с позицией, указанной в спецификации проектной документации.
Общие рекомендации по монтажу
При любой раскладке стеновых и кровельных сэндвич-панелей специалисты соблюдают следующие общие правила:
- При монтаже сэндвич-панелей допустимо пользоваться только теми подъемными устройствами, которые соответствуют принятым правилам техники безопасности.
- Требуемое число крепежных элементов определяется из расчета 100 кг на 1 крепеж.
- Стеновую панель нельзя поднимать за торец, так как это может привести к тому, что она прогнется под своим весом и переломится. Оптимальное устройство для подъема модулей, длина которых превышает 5 метров – вакуумный подъемник.
- Для поддержания равновесия панели при подъеме к месту установки специалисты рекомендуют пользоваться управляющим тросом, который крепится к ее торцу.
- При установке потолочных сэндвич-панелей необходимо использовать специальную подъемную технику (подъемные вышки и платформы).
- Зимой для уплотнения и герметизации стыков необходимо применять монтажную пену и другие герметики.
Как следует из сказанного выше, раскладка играет важную роль при монтаже сэндвич-панелей, ведь она не только позволяет ускорить строительство, но и помогает добиться высокого качества креплений и стыков, а значит, повысить надежность и долговечность сооружения. Используя детальные рабочие чертежи, можно свести к минимуму вероятность ошибок в ходе установки стеновых и кровельных модулей.

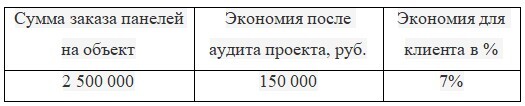

И конечно приведем пример удачного аудита из практики компании ХитСтрой. Одна из компаний города обратилась к нам за поставкой и монтажом сэндвич-панелей для строительства спортивного объекта. Проведя аудит проекта мы обнаружили ряд ошибок, из-за чего общая стоимость заказа возрастала. Благодаря накопленному опыту проектирования мы скорректировали раскладку и сэкономили значительную сумму для клиента:
